투과식 편심측정기[CM-300]
- 제조원
- Pearl Optical Industry Co., Ltd
- 제품 설명
- 투과식 편심측정기[CM-300]은, 피검렌즈(凸렌즈, 凹렌즈, 접합렌즈）의 외경과 광축의 편심량을 투과 방식으로 측정하는 장치입니다. 디지털 카메라를 탑재하여 컴퓨터를 사용하지 않고 별도의 화상처리 장치 IPS-6000에 접속하여 측정 결과를 산출할 수 있습니다.
CM-300 SPECIFICATIONS
| 형식 | CM-300 |
|---|---|
| 용도(피검물) | 凸렌즈, 凹렌즈, 접합렌즈등 |
| Digital Camera | 사이즈: 1/3인치 흑백 인터페이스: Camera Link |
| 모니터 | 액정 8인치 DVI 입력 |
| 렌즈 홀더 | φ10~50mm |
| 피검렌즈의 초점거리 | ±3mm~∞ |
| 최소 판독 분해 능력 | 약 3초 |
| 광원 | 녹색 고휘도LED |
| 전원 | AC100~240V,50/60Hz |
-

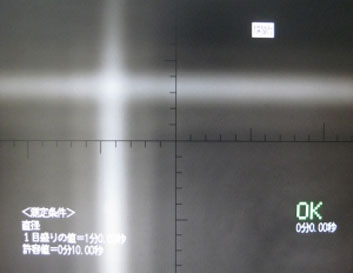

<CM-100α의 측정 화상>
-
<CM-300의 측정 화상>
